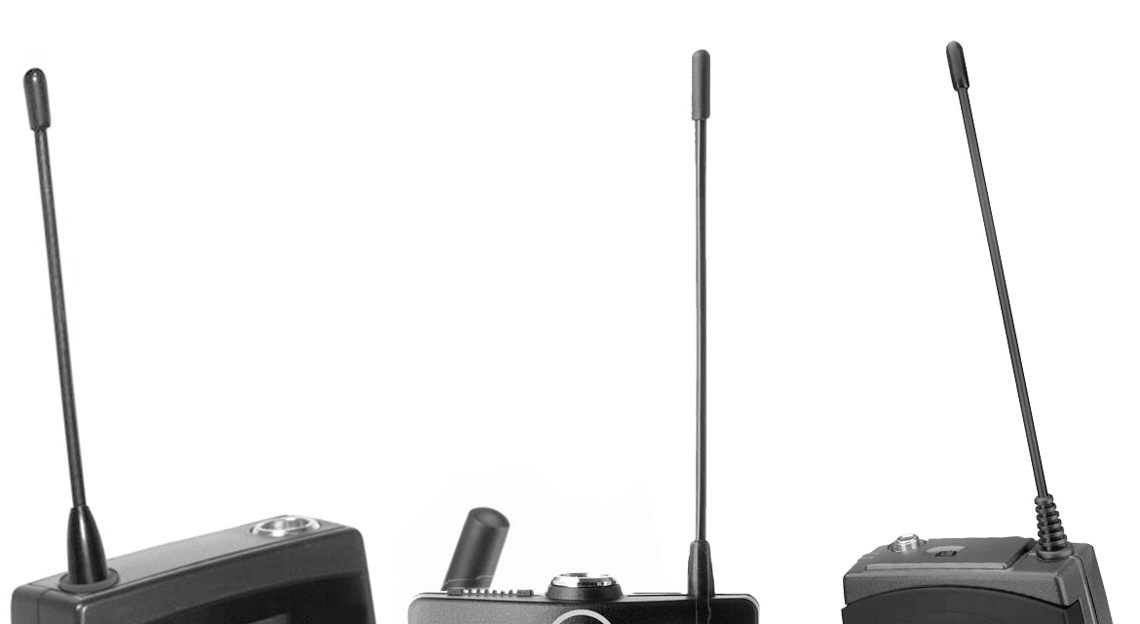

Die Polarität von Drahtlos-Taschensendersystemen
Beim Einsatz von Drahtlos-Mikrofon-Systemen sollte die Polarität in der Signalkette vom Eingang bis zum Ausgang des Empfängers beibehalten werden: ein positiver Druck vor der Mikrofon-Membran sollte eine positive Spannung an Pin 2 des Ausgangsanschlusses (XLR) erzeugen.
Ein normal kabelgebundenes (symmetrisches) Mikrofon arbeitet so.
Das Problem liegt allerdings darin, dass einige Hersteller (unsymmetrischer) Miniaturmikrofone aus technischen Gründen Modelle mit umgekehrter Polarität herstellen. Um dieses Problem zu lösen, haben einige Drahtlos-Systeme (Taschensender und Empfänger) eine eingebaute Phasenumkehr (invertiert + invertiert = nicht invertiert).
DPA Miniatur- und Instrumentenmikrofone arbeiten alle in Phase. Das sollte der Anwender beachten, wenn er ein Sendesystem mit invertierter Phase verwendet.
Nachfolgend sind Hersteller von Drahtlos-Taschensender-Systemen aufgelistet. Diese Liste zeigt die Polarität des Sendesystems vom (elektrischen) Eingang des Taschensenders bis zum Ausgang des Empfängers auf.
Bitte beachte, dass es innerhalb jeder Marke möglicherweise kundenspezifische Systeme gibt, bei denen die Spezifikationen nicht diesen allgemeinen Regeln entsprechen. Darüber hinaus bieten einige der fortgeschritteneren Systeme eine Option zur Polaritätsumkehr.
| Marke | Polarität |
|---|---|
| AKG | N |
| Audio Limited | N |
| Audio-Technica | P |
| Beyerdynamic | P |
| LD Systems | N |
| Lectrosonics | P |
| Line 6 | P |
| Micron | P |
| Sennheiser | N |
| Shure | P Einige Modelle (ULX) sind schaltbar |
| Sony | Modellabhängig |
| TOA | N |
| Trantec | P |
| Wisycom | Schaltbar |
| X2 Digital Wireless | N |
| Zaxcom | P |
N = Negativ: umgekehrte Polarität
P = Positiv: korrekte Polarität
Bei Verwendung eines DPA Miniaturmikrofons mit einem signalinvertierenden Sender kann die Polarität am Eingang des Mischpults oder des Aufnahmegeräts auf zwei Weisen korrigiert werden:
- Setze einen passiven Phaseninverter zwischen den Ausgang des Empfängers und den Eingang des Mischpults / Recorders. Ein Beispiel für einen Phaseninverter ist ein XLR-Adapter, bei dem Pin 2 und Pin 3 vertauscht sind.
Beispiel eines XLR-Adapters für Phasenumkehr: Neutrik NA3FMX
2. Wenn der Eingangskanal über eine Phasenumkehr-Funktion verfügt, aktiviere den Phasenumkehrschalter (ein Schalter mit einem Symbol wie: φ oder: Ø).
Beispiel eines Phasenumkehrschalters.
